Предположим, что во время выполнения типового маршрута должно быть изменено состояние версии номер 1 определенного документа на стадию «Устаревшая». Чтобы это реализовать, необходимо выполнить следующие действия:

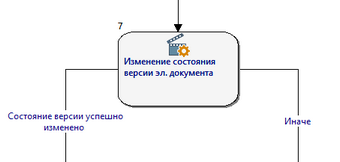

2. | Добавить выходы из блока на схеме в зависимости от того, какие ситуации должны быть обработаны. Если интересует только результат «Состояние версии успешно изменено»/« Состояние версии не изменено», можно добавить два выхода, один из которых будет «Состояние версии успешно изменено», другой «Иначе». Можно обработать и все возможные результаты выполнения блока. Полученная часть схемы типового маршрута будет выглядеть следующим образом: |
После выполнения данного этапа маршрута состояние версии номер 1 документа будет изменено на «Устаревшая».
