Предположим, что во время выполнения типового маршрута должна быть создана новая версия определенного документа. У созданной версии должна быть указана стадия жизненного цикла «В разработке». Чтобы это реализовать, необходимо выполнить следующие действия:

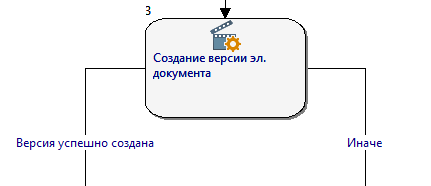

2. | Добавить выходы из блока на схеме в зависимости от того, какие ситуации должны быть обработаны. Если интересует только результат «Версия успешно создана»/«Версия не создана», можно добавить два выхода, один из которых будет «Версия успешно создана», другой «Иначе». Можно обработать и все возможные результаты выполнения блока. Полученная часть схемы типового маршрута будет выглядеть следующим образом: |
После выполнения данного этапа маршрута будет создана новая версия документа на основе последней версии (так как мы не определили свойство Номер версии) с примечанием «Версия 2» (так как мы не указали примечание) со стадией жизненного цикла «В разработке».
